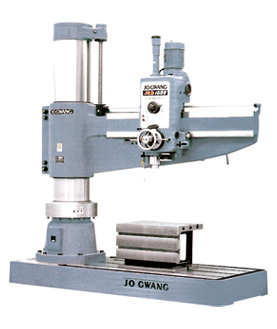

JRD-1500
JRD-1500
| 사양 |
UNIT |
JRD-1160 |
| 가공능력 |
드릴작업 |
주철 |
mm |
70 |
| 강 |
mm |
60 |
| 탭작업 |
주철 |
mm |
55 |
| 강 |
mm |
45 |
| 보링작업 |
주철 |
mm |
200 |
| 강 |
mm |
170 |
| 컬럼직경 (A) |
mm |
330 |
| 컬럼표면에서 주축센타까지 거리 |
Min. (B) |
mm |
340 |
| Max. (C) |
mm |
1,520 |
| 컬러중심에서 암끝까지 거리 (D) |
mm |
1,960 |
| 베이스 윗변에서 주축단까지 거리 |
Min. (E) |
mm |
200 |
| Max. (F) |
mm |
1,290 |
| 기계높이 (G) |
mm |
2,400 |
| 기계총높이 (H) |
mm |
2,810 |
| 베이스규격 |
Min. (I × J) |
mm |
2,280 X 900 |
| Max. (K) |
mm |
200 |
| 암상하이동거리 |
mm |
740 |
| 베이스 작업면적 |
mm |
1,745 × 1,030 |
| 중량 |
kg |
3,800 |
| 주축 및 슬리브직경 |
mm |
90/104 |
| 주축 상하 이동거리 |
mm |
400 |
| 주축의 테이퍼 |
MT |
#5 |
| 주축회전변환수 |
Step |
12 |
| 주축회전수범위 |
r.p.m |
34-1,800 |
| 주축이송속도변환수 |
Step |
6 |
| 주축이송속도범위 |
mm/rev |
0.08-0.8 |
| 주축모타 |
kw |
3.7 |
| 암 상하모타 |
kw |
1.5 |
| 절삭유펌프 |
w |
60 |
| 클램프 모타 |
kw |
1.5 |
